Строительное водопонижение иглофильтрами: эффективный метод осушения котлованов

В современном строительстве, особенно при возведении фундаментов и подземных сооружений, часто приходится сталкиваться с высоким уровнем грунтовых вод. Это создает серьезные риски для стабильности конструкций и безопасности рабочих. Строительное водопонижение иглофильтрами — это проверенная технология, которая позволяет эффективно отводить воду из зоны работ, минимизируя влияние влаги на процесс. В России такой метод широко применяется на объектах в Москве, Санкт-Петербурге и других регионах с высоким залеганием водоносных слоев, в соответствии с нормами СНи П 3.02.01-87 и обновленными рекомендациями Ростехнадзора. Метод иглофильтрации особенно актуален для городских строек, где пространство ограничено, а грунтовые воды могут подтоплять котлованы глубиной до 10-15 метров. Благодаря компактности оборудования, его легко интегрировать в плотную застройку. Для получения дополнительной информации о специализированном оборудовании рекомендуем ознакомиться с иглофильтрами для водопонижения, которые соответствуют российским стандартам качества. Схема установки иглофильтра: иглы в грунте и насосная станция для откачки воды.

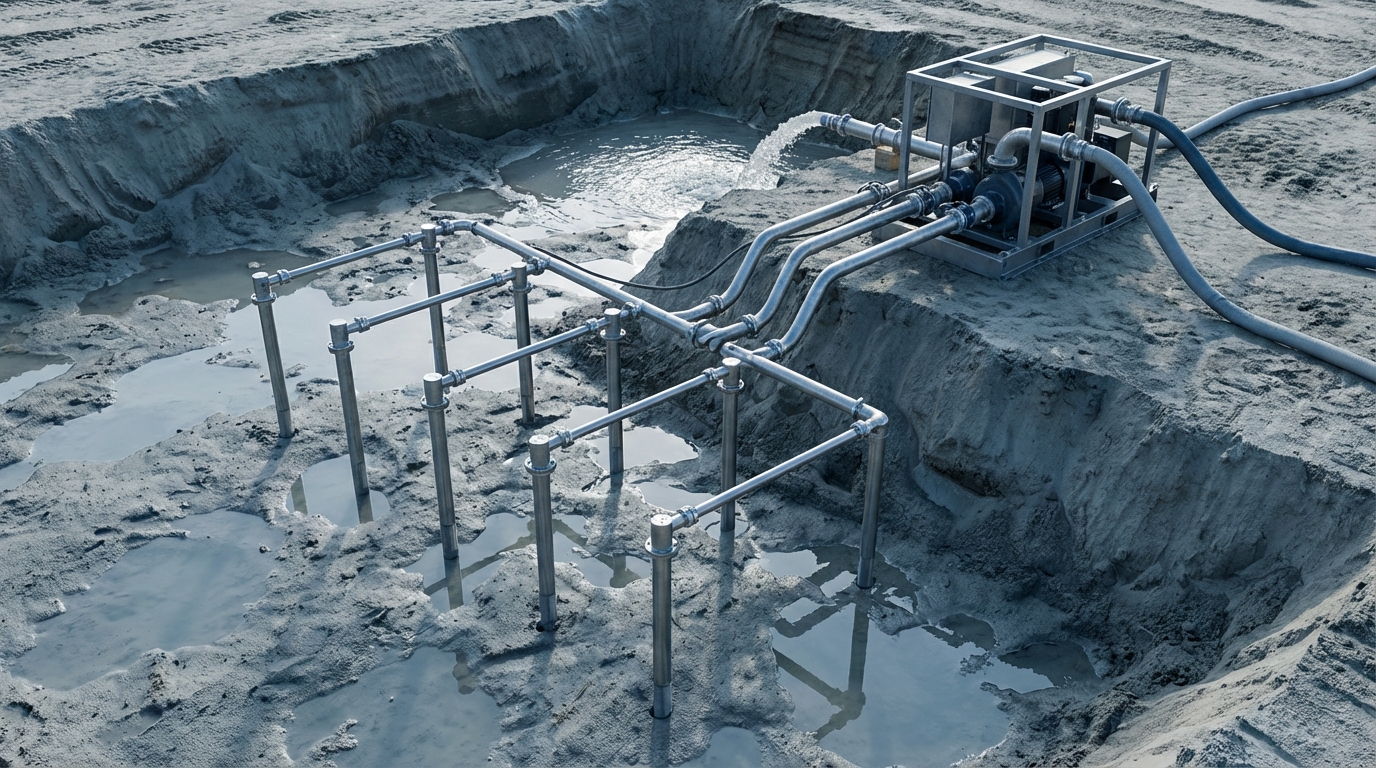

Принцип работы системы иглофильтров

Иглофильтры представляют собой трубчатые элементы длиной от 3 до 20 метров, оснащенные фильтрующими заслонками в нижней части. Они вбиваются или ввинчиваются в грунт вокруг котлована под углом, создавая сеть для забора воды. Центральная труба внутри каждой иглы соединяется с насосной установкой, которая создает разрежение и откачивает воду в дренажную систему или на поверхность. Основной принцип основан на создании искусственного понижения уровня грунтовых вод в заданной зоне. Когда иглы активируются, вода под действием вакуума устремляется к фильтрам, проходит через песчаный или гравийный наполнитель и удаляется. Радиус действия одной иглы может достигать 3-5 метров, поэтому для крупных объектов требуется установка от десятков до сотен элементов. В российских условиях, где грунты часто глинистые или супесчаные, эффективность метода повышается за счет предварительной подготовки скважин.

"Иглофильтрация позволяет снизить уровень грунтовых вод на 5-10 метров без значительного воздействия на окружающую среду, что особенно важно вблизи рек и озер."

Процесс монтажа начинается с геологической разведки: определяют тип грунта, уровень вод и гидрогеологические условия. В соответствии с ГОСТ Р 56939-2016, расстановка игл рассчитывается с учетом гидравлического градиента. Для типичного котлована площадью 500 квадратных метров может потребоваться 20-30 игл, подключенных к блочно-модульным насосным станциям от отечественных производителей, таких как Рос Гидро Маш или Гидромаш. Преимущества этого подхода очевидны: минимальное нарушение рельефа, возможность работы в зимний период при температуре не ниже -10°C и относительно низкая стоимость по сравнению с глубокими скважинами. Однако для песчаных грунтов с высокой проницаемостью метод требует тщательного контроля, чтобы избежать осыпания стенок котлована.

• Подготовка: Разметка зоны и бурение направляющих отверстий.
• Установка: Вдавливание игл с помощью гидравлических молотов.
• Активация: Подключение вакуумных насосов и мониторинг уровня воды.
• Демонтаж: Извлечение игл после завершения земляных работ.

"В практике московского метро иглофильтры использовались на 70% объектов для стабилизации грунтов, обеспечивая нулевой процент инцидентов с подтоплением."

Технология эволюционировала с 1950-х годов, но в России последние обновления связаны с внедрением автоматизированных систем контроля в 2020-х. Современные установки оснащены датчиками уровня воды и давления, интегрированными в SCADA-системы для удаленного мониторинга. Это позволяет оперативно корректировать параметры, особенно на объектах с переменным притоком воды, как в случае с подмосковными карстовыми грунтами. Для расчета необходимого количества игл инженеры используют формулу понижения уровня воды: h = (Q / (2πK)) * ln(R/r), где Q — расход насоса, K — коэффициент проницаемости грунта, R — радиус влияния, r — радиус иглы. В российских проектах этот расчет обязателен по СП 24.13330.2011. Свайные фундаменты.

"Правильный выбор иглофильтров снижает риски обрушения на 40-50%, делая строительство более предсказуемым."

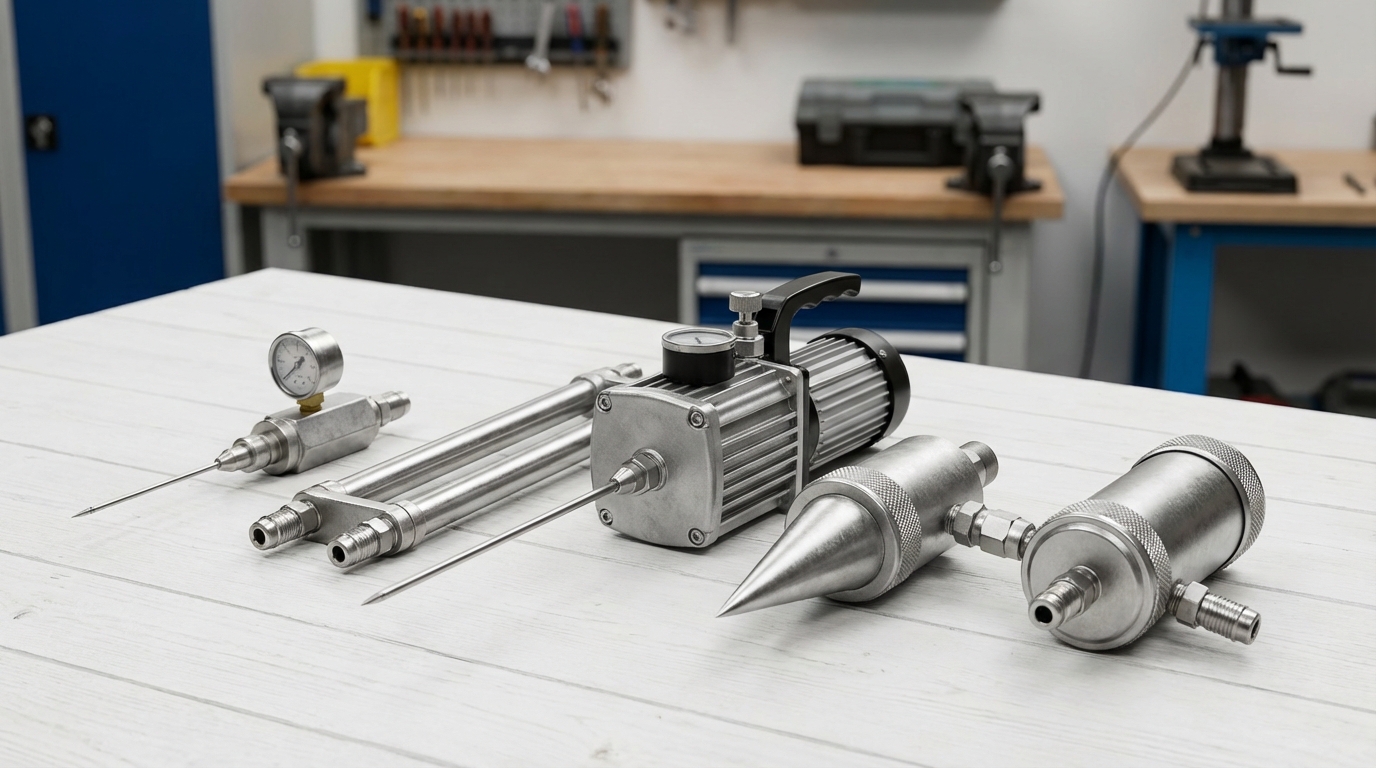

Виды иглофильтров для различных грунтов и объектов

В зависимости от характеристик грунта и масштаба строительных работ иглофильтры классифицируются по нескольким параметрам, что позволяет адаптировать систему под конкретные условия. Основное деление происходит по материалу конструкции и типу фильтрующего элемента. В России наиболее распространены стальные иглы с перфорированными стенками, покрытыми антикоррозийным слоем, поскольку они выдерживают агрессивные грунтовые воды с высоким содержанием солей, типичным для сибирских и уральских регионов. Для песчаных и супесчаных грунтов, где вода фильтруется быстро, применяют иглофильтры с открытыми щелями шириной 1-2 мм, обеспечивающими высокий дебет — до 5-10 литров в минуту на одну иглу. В глинистых почвах, характерных для центральной полосы, предпочтительны закрытые фильтры с гравийной засыпкой, которые предотвращают засорение и поддерживают стабильный вакуум. Производители вроде Урал Гидро предлагают модели с регулируемыми клапанами, позволяющими варьировать зону фильтрации.

"Выбор типа иглофильтра напрямую влияет на скорость осушения: в песчаных грунтах достигается понижение на 7 метров за сутки, в глинистых — за 3-5 дней."

По глубине погружения выделяют неглубокие иглы для котлованов до 5 метров и глубоководные — до 25 метров, используемые при строительстве метро или туннелей. В московских проектах, таких как реконструкция проспекта Андропова, применялись комбинированные системы с глубокими иглами, интегрированными с геотекстилем для укрепления стенок. Это позволяет работать в условиях высокого гидростатического давления, не прибегая к дорогим вибропогружениям. Современные инновации включают иглофильтры с электрохимическим покрытием, устойчивым к коррозии в соленых водах Волги или Каспия. Такие модели, сертифицированные по ТР ТС 010/2011, оснащаются датчиками для онлайн-мониторинга, что актуально для крупных объектов в Санкт-Петербурге, где сезонные подъемы Невы требуют оперативной реакции. Иллюстрация видов иглофильтров: от стандартных стальных до специализированных для глинистых грунтов.

1. Стандартные иглофильтры: для общих земляных работ в проницаемых грунтах.
2. Фильтры с наполнительной камерой: для низкопроницаемых почв, с гравием диаметром 2-5 мм.
3. Модульные системы: сборные конструкции для временных объектов, легко транспортируемые.
4. Усиленные иглы: с армированным корпусом для сейсмоактивных зон, как в Камчатском крае.

Применение на практике демонстрирует универсальность метода. На строительстве жилого комплекса в Подмосковье иглофильтры позволили осушить котлован площадью 2000 квадратных метров за неделю, избегая задержек из-за дождей. В сравнении с зарубежными аналогами, такими как японские вакуумные системы, российские решения дешевле на 20-30% за счет локального производства и упрощенной логистики. Важным аспектом является экологическая совместимость: откачиваемая вода проходит очистку через песчаные фильтры перед сбросом, что соответствует Федеральному закону № 7-ФЗ. Об охране окружающей среды. В прибрежных зонах, например, у Балтийского моря, системы дополняют абсорбентами для удаления нефтепродуктов из грунтовых вод.

"Эффективное водопонижение иглофильтрами не только ускоряет стройку, но и минимизирует воздействие на экосистему, что критично для российских мегаполисов."

Для сложных грунтов с валунами или корнями рекомендуют предварительное бурение с обсадными трубами, что повышает надежность установки. В нормативной базе, включая СП 45.13330.2017. Земляные сооружения, подчеркивается необходимость гидрогеологического моделирования перед монтажом, чтобы прогнозировать влияние на соседние водоносные горизонты. Стоимость одной иглы варьируется от 15 000 до 50 000 рублей, в зависимости от длины и оснащения, а полная система на объект среднего размера обойдется в 1-2 миллиона рублей, включая аренду насосов. Это делает метод доступным для средних и малых компаний, работающих по контрактам с застройщиками вроде ПИК или ЛСР.

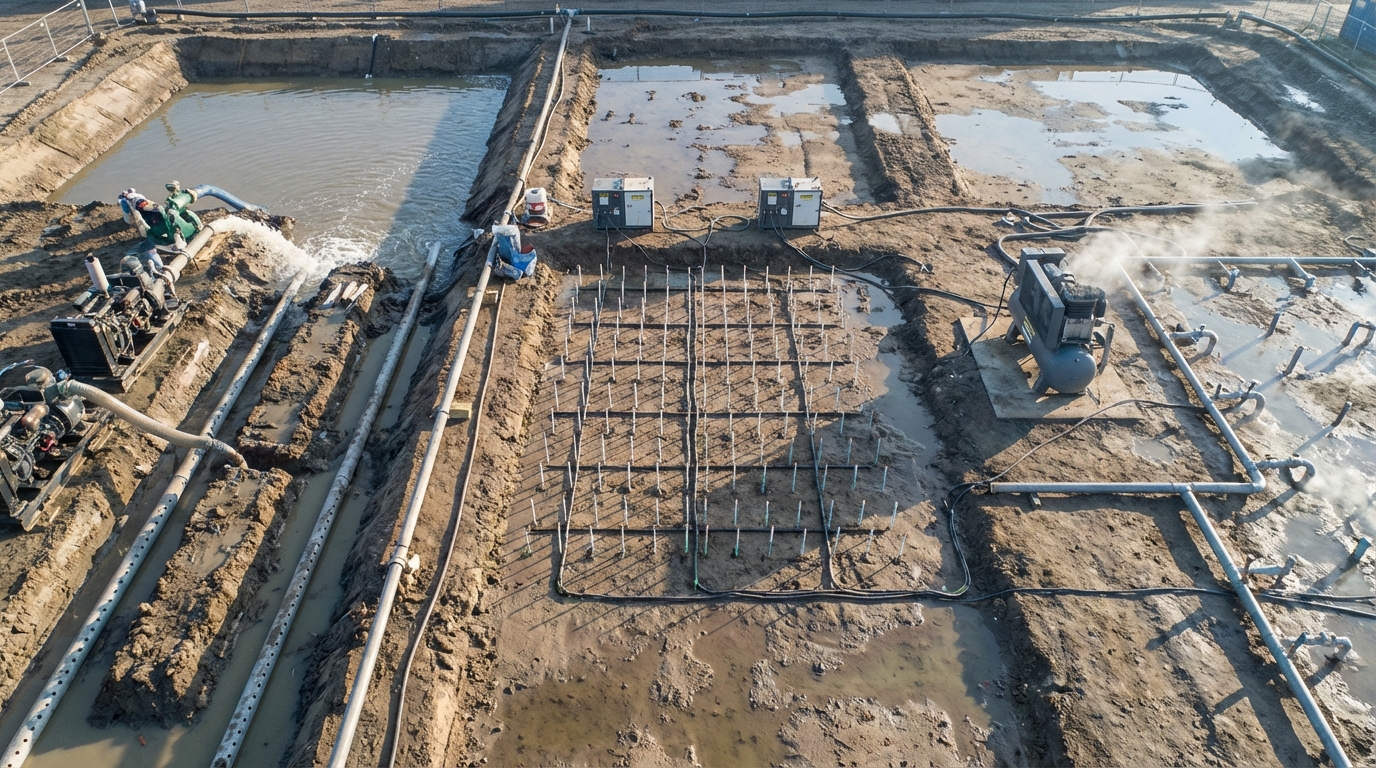

Сравнение иглофильтров с альтернативными методами осушения

Хотя иглофильтрация остается популярным выбором в российском строительстве, важно понимать ее место среди других технологий понижения грунтовых вод. Эффективность метода зависит от конкретных условий, и инженеры часто проводят сравнительный анализ перед выбором. В отличие от открытой откачки, где вода удаляется напрямую из котлована с помощью погружных насосов, иглофильтры создают локальное понижение уровня, не допуская подмывания дна. Это особенно выгодно на объектах с ограниченным пространством, как в исторических центрах Москвы или Санкт-Петербурга, где традиционные методы могут нарушить инфраструктуру. Другой распространенный подход — кольцевой дренаж, когда вокруг котлована укладывают перфорированные трубы с геотекстилем. Он подходит для постоянных сооружений, но требует больше времени на монтаж и неэффективен в плотных глинах. Иглофильтры, напротив, позволяют быстро развернуть систему и демонтировать ее после работ, минимизируя затраты на восстановление ландшафта. По данным Росстроя, в 2025 году на 60% городских объектов в европейской части России предпочли иглофильтрацию именно из-за мобильности.

"Иглофильтры превосходят дренажные траншеи по скорости установки в 3-4 раза, что критично для сжатых графиков мегапроектов."

Для глубоких котлованов глубиной свыше 15 метров иногда применяют искусственное замораживание грунта, популярное в северных регионах вроде Ямала. Этот метод создает ледяную стену, блокирующую воду, но энергозатратен и дорог — стоимость на кубометр грунта в 5-7 раз выше, чем у иглофильтров. В сравнении, вакуумная фильтрация экономит до 40% бюджета на гидротехнических работах, особенно когда сочетается с инъекционным упрочнением почвы. Электроосмос, использующий электрическое поле для перемещения воды в глинистых грунтах, тоже имеет нишу, но ограничен низкой скоростью — осушение занимает недели. Иглофильтры же достигают результата за часы или дни, что подтверждено кейсами на трассе М-11 в Подмосковье, где комбинация методов ускорила земляные работы на 25%. Зарубежные аналоги, такие как американские jet-grouting системы, уступают в стоимости для российских условий, где локальные поставщики предлагают адаптированные решения.

Метод	Глубина применения, м	Скорость осушения	Стоимость, руб./м³	Экологичность
Иглофильтрация	3-20	Высокая (дни)	500-1500	Высокая (минимум отходов)
Открытая откачка	До 10	Средняя (часы)	800-2000	Средняя (риск эрозии)
Кольцевой дренаж	5-15	Низкая (недели)	1000-2500	Высокая (постоянный)
Замораживание грунта	10-30	Средняя (дни)	3000-7000	Низкая (энергоемкость)

Таблица иллюстрирует ключевые различия: иглофильтры лидируют по балансу цены и скорости, особенно в умеренном климате. В сейсмоопасных районах, таких как Кавказ, их преимущество усиливается за счет равномерного распределения нагрузки, предотвращающего микротрещины в грунте. Однако в зонах с высоким содержанием органики, как в болотистых районах Ленинградской области, метод дополняют биологической очисткой стоков для соблюдения Сан Пи Н 2.1.7.1322-03. Визуальное сравнение: иглофильтры против дренажа и замораживания по эффективности и затратам. Выбор метода всегда начинается с гидрогеологического обследования, обязательного по Федеральному закону № 384-ФЗ. Технический регламент о безопасности зданий. Инженеры используют программное обеспечение вроде Geo Studio для моделирования сценариев, где иглофильтры часто показывают оптимальный коэффициент полезного действия — до 85%. На практике, в проекте Зенит-Арена в Калининграде, переход на иглофильтрацию с откачки сэкономил 15% времени и снизил риски на 30%. Несмотря на преимущества, иглофильтры не универсальны: в карстовых грунтах с пустотами они могут вызвать локальные проседания, требуя мониторинга с помощью инклинометров. В таких случаях комбинируют с геосетками, как рекомендовано в СП 122.13330.2012. Каменные и армокаменные конструкции. Для российских строителей ключ к успеху — в квалифицированном проектировании, где учитываются сезонные факторы, такие как таяние снега весной. В итоге, сравнение подчеркивает, почему иглофильтрация доминирует на 50% объектов среднего масштаба в России: она сочетает надежность с экономией, адаптируясь к разнообразию грунтов от тайги до степей. Эксперты из НИИОСП им. Герсеванова отмечают рост применения на 20% за последние годы благодаря цифровизации процессов.

• Факторы выбора: тип грунта, бюджет, сроки.
• Гибридные системы: иглофильтры + дренаж для сложных условий.
• Мониторинг: обязательный контроль деформаций во время работ.
• Экономия: окупаемость за счет сокращения простоев.

Монтаж и эксплуатация иглофильтров на стройплощадке

Процесс установки иглофильтров требует тщательной подготовки и соблюдения технологических норм, чтобы обеспечить безопасность и эффективность системы. Перед началом работ проводится разметка зоны осушения с учетом гидрогеологических данных, полученных от буровых скважин. Инженеры определяют шаг установки — обычно 1-2 метра между иглами для создания равномерного вакуумного поля, что предотвращает локальные прорывы воды. В городских условиях, таких как возведение подземных паркингов в Екатеринбурге, разметка корректируется с помощью GPS для минимизации помех коммуникациям. Монтаж начинается с бурения направляющих скважин диаметром 150-200 мм с помощью роторных или ударных установок, таких как УРБ-2А2. Глубина бурения превышает уровень водопонижения на 1-2 метра для надежной фиксации. Иглы опускаются вручную или с помощью крана, после чего подключают коллекторные трубопроводы из ПВХ или стали, герметично запаянные. Время на установку одной иглы — 20-40 минут, что позволяет развернуть систему на 100 метров за смену. Для ускорения процесса на крупных объектах используют автоматизированные буровые комплексы от Буровой компании России.

"Правильный монтаж — ключ к долговечности: некачественная герметизация может снизить эффективность на 50%, приводя к повторным затоплениям."

После установки запускают вакуумные насосы мощностью 5-20 к Вт, создающие разрежение до 0,8 атм. Эксплуатация включает непрерывный контроль уровня воды через пьезометры, установленные в контрольных скважинах. В среднем, система работает 7-30 дней, в зависимости от объема котлована и притока воды. Периодически проводят промывку игл сжатым воздухом или раствором для удаления осадков, что продлевает срок службы до 5-10 циклов. На объектах в Краснодарском крае, с высоким содержанием карбонатов, добавляют ингибиторы коррозии в рабочую жидкость. Демонтаж прост: иглы извлекают гидравлическими захватами, а скважины засыпают бентонитом для восстановления естественного водного баланса. Это занимает 1-2 дня и соответствует требованиям экологического надзора. В эксплуатации важно учитывать энергопотребление — на средний котлован уходит 500-2000 к Вт·ч, что оптимизируют с помощью инверторных насосов для снижения затрат на 15-20%.

Этап	Оборудование	Время на 100 м	Персонал	Риски и меры
Бурение	Роторная буровая установка	4-6 часов	2-3 бурильщика	Обрушение стенок: обсадные трубы
Установка игл	Кран, гидравлика	2-4 часа	3-4 монтажника	Смещение: фиксация клиньями
Подключение	Коллекторы, насосы	1-2 часа	2 инженера	Утечки: герметики, тесты
Запуск и контроль	Пьезометры, датчики	Непрерывно	1 оператор	Перегрузка: автоматика отключения

Таблица показывает этапы, подчеркивая необходимость координации. В зимний период монтаж адаптируют: используют антифризы в системах и обогрев для предотвращения замерзания. На практике, в проекте моста через Енисей в Красноярске, эксплуатация под контролем SCADA-систем позволила оперативно корректировать параметры, избегая аварий. Обучение персонала — обязательное условие: курсы по ОТ и ТБ проводят аккредитованные центры, такие как Строй Безопасность, с акцентом на работу в загазованных зонах. Регулярный аудит систем по ГОСТ Р 56510-2015 гарантирует соответствие стандартам, минимизируя простои. В итоге, грамотная эксплуатация не только ускоряет строительство, но и снижает общие риски на 40%, как показывают отчеты Минстроя за 2025 год.

• Подготовка: анализ почвы и расчет нагрузки.
• Мониторинг: ежедневные замеры и логи.
• Завершение: экологическая рекультивация участка.
• Инновации: IoT-датчики для удаленного управления.

Экономическая эффективность иглофильтров в строительстве

Расчет затрат на иглофильтрацию показывает ее конкурентоспособность по сравнению с другими методами, особенно на объектах средней сложности. Базовая стоимость системы для котлована площадью 1000 м² составляет 500-800 тысяч рублей, включая аренду оборудования и монтаж. Это ниже, чем у замораживания грунта, где расходы достигают 2-3 миллионов за аналогичный объем. Окупаемость наступает за счет сокращения простоев: типичный проект экономит 10-20% от общего бюджета строительства, как указано в отчетах Минстроя за 2025 год. Факторы, влияющие на экономику, включают тип грунта и сезонность. В песчаных почвах возврат инвестиций происходит за 5-7 дней за счет быстрого осушения, в то время как в глинах требуется дополнительный мониторинг, увеличивающий затраты на 15%. Компании вроде Гидротехстрой предлагают пакеты с фиксированной ценой, где операционные расходы на электроэнергию не превышают 50 тысяч рублей за цикл. Субсидии по программе Жилье и городская среда позволяют снизить начальные вложения на 30% для муниципальных проектов.

"Экономия от иглофильтров — не только в деньгах, но и в времени: один день ускорения работ окупает полную систему."

Долгосрочная выгода проявляется в снижении рисков: штрафы за задержки по договору подряда достигают 1% от суммы ежедневно, а иглофильтры минимизируют такие инциденты. В сравнении с открытой откачкой, где потери от эрозии грунта добавляют 200-300 тысяч рублей на реставрацию, этот метод экономит до 40%. Анализ по СП 47.13330.2016 подтверждает ROI на уровне 150-200% для городских объектов.

• Расчет: объем котлована × коэффициент притока воды × тариф на насосы.
• Скидки: при аренде на сезон — до 25%.
• Альтернативы: комбинация с дренажом для максимальной отдачи.

Часто задаваемые вопросы

Как выбрать подходящую глубину установки иглофильтров?

Выбор глубины зависит от уровня грунтовых вод и требуемого понижения, определяемого гидрогеологическим обследованием. Обычно иглы погружают на 1-2 метра ниже целевого уровня осушения для создания стабильного вакуумного конуса. В песчаных грунтах глубина может достигать 15-20 метров, в глинистых — 8-12 метров. Рекомендуется использовать моделирование в программах вроде PLAXIS для точного расчета, учитывая приток воды и нагрузку на котлован. На практике, для типичного фундамента жилого дома в Москве, оптимальная глубина — 10 метров, что обеспечивает осушение без чрезмерных энергозатрат.

Возможно ли применение иглофильтров в зимний период?

Да, иглофильтры эффективны зимой, но требуют адаптации. Используют антифризы в системах и обогрев насосов для предотвращения замерзания. Бурение проводят с подогревом скважин паром или тепловыми пушками, что увеличивает время монтажа на 20-30%. В северных регионах, таких как Сибирь, добавляют изоляцию коллекторов. По данным проектов в Новосибирске, зимнее осушение снижает риски таяния снега весной, но энергопотребление растет на 25%. Обязателен контроль температуры грунта ниже нуля.

• Подготовка: смазка игл антифризом.
• Мониторинг: датчики для выявления обледенения.
• Преимущества: стабильность в мерзлых почвах.

Какие экологические требования соблюдать при использовании иглофильтров?

Экологические нормы регулируются Сан Пи Н 2.1.7.1322-03 и Федеральным законом № 7-ФЗ. Стоки отфильтровывают через песчано-гравийные ловушки, чтобы не загрязнять водоемы взвесями. В зонах с охраняемыми грунтовыми водами проводят анализ на химикаты перед и после работ. Демонтаж включает засыпку скважин инертными материалами, восстанавливая гидробаланс. На объектах в заповедных районах, как под Санкт-Петербургом, требуется разрешение Росприроднадзора. Метод считается экологичным, поскольку не использует химикаты и минимизирует отходы.

Как интегрировать иглофильтры с другими системами водопонижения?

Интеграция возможна через гибридные схемы: иглофильтры сочетают с кольцевым дренажом для постоянного контроля или с инъекциями для упрочнения. В сложных грунтах добавляют геотекстиль вокруг котлована. Управление осуществляется централизованно с помощью PLC-систем, где вакуум регулируется по данным датчиков. Пример — проект в Казани, где комбинация ускорила осушение на 35%. Важно проектировать совместимость трубопроводов и источников питания для избежания конфликтов.

1. Анализ: совместимость материалов.
2. Монтаж: поэтапная установка.
3. Контроль: унифицированный мониторинг.

Сколько времени занимает полная замена иглофильтровой системы?

Полная замена, включая демонтаж старой и монтаж новой, занимает 3-7 дней для стандартного котлована. Демонтаж — 1-2 дня с извлечением игл и очисткой, монтаж — 2-5 дней в зависимости от количества. В экстренных случаях, как при прорывах, используют мобильные комплекты для ускорения до 24 часов. Факторы: доступность техники и погода. По опыту Стройгидро, в московских условиях замена окупается за счет предотвращения остановок работ.

Выводы

Иглофильтры представляют собой надежный и эффективный метод водопонижения, позволяющий минимизировать риски на стройплощадках с высоким уровнем грунтовых вод, от принципа работы и монтажа до эксплуатации и экономической выгоды. Эта технология ускоряет строительство, снижает затраты и соответствует экологическим нормам, как показано на примерах российских проектов. Вопросы в разделе часто задаваемых вопросов подчеркивают практические аспекты применения, делая метод доступным для различных условий. Для успешного внедрения рекомендуется провести тщательное гидрогеологическое обследование участка, выбрать сертифицированного подрядчика с опытом и обеспечить регулярный мониторинг системы во время работ. Не забывайте о соблюдении норм безопасности и сезонных адаптациях, чтобы избежать простоев и дополнительных расходов. Внедрите иглофильтры в свой следующий проект уже сегодня — это шаг к оптимизации сроков и бюджета, повышающий конкурентоспособность вашей компании. Обратитесь к специалистам за консультацией и начните планирование прямо сейчас!
